Mein Mähroboter (Landroid M1000) hat aufgehört zu arbeiten und beschwert sich, dass er sich außerhalb des Arbeitsbereichs befindet. Ich wusste, dass der Draht einige Schwachstellen hatte, aber wo? Der Draht ist einige Jahre alt, mehrere hundert Meter lang und unter Gras versteckt ... Eine interessante Herausforderung.

Zeit für etwas Low-Cost-High-Tech. Erste Versuche mit einem tragbaren Oszilloskop (Hantek 2000) sind fehlgeschlagen. Der Induktionsschleifengenerator arbeitet mit etwa 10 kHz, die Frequenz ist zu niedrig, um mit einer schnell aufgebauten Drahtantenne etwas zu empfangen. Eine Schleifenantenne vom AV-Receiver war auch nicht gut - sie nimmt die magnetische Komponente auf, aber wenn die Induktionsschleife gebrochen ist, gibt es kaum Strom und kaum Magnetfeld. Im Nachhinein hätte ich eine einseitige Verbindung versuchen sollen.

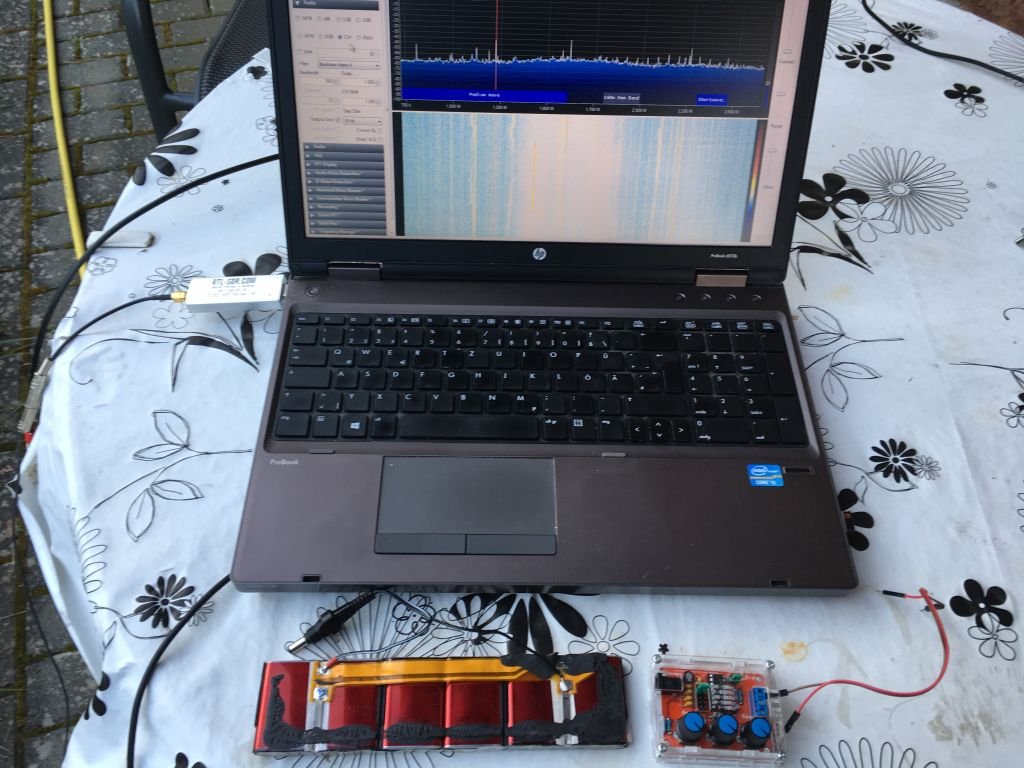

Ich habe meinen Made in China XR2006 Generator herausgeholt. Eigentlich ist er Made in Germany, weil ich ihn selbst gelötet habe. Ich habe 2 Stück von diesen preiswerten Generatoren und beide haben ein Problem in der Sinusausgabe. Es scheint, dass jemand fehlerhafte Chips verkauft. Ich habe den Ausgang der Rechteckwelle verwendet - für maximale Amplitude und Oberwellen - die maximale Frequenz (etwa 1,2 MHz) für eine möglichst starke kapazitive Kopplung mit der Antenne eingestellt, den Generator aus einem 12V LiIon-Akku aus einem alten Laptop mit Strom versorgt und geerdet. Der FFT-Modus des SmartScope hat mich enttäuscht, daher habe ich auf den RTL-SDR v3 Dongle umgestellt. Es ist eine kostengünstige (<30 €) Software Defined Radio-Hardware, die HF-Direktabtastung von 500 kHz bis 28,8 MHz ermöglicht. Das hat endlich funktioniert! Der Peak in SDR# war nicht sehr stark (so dass ich meine Nachbarn nicht sehr störte), aber ich konnte den Fehler schnell und auf 20..30 cm genau finden. Dabei habe ich von beiden Seiten gesucht. Es war ein Bypass, das ich vor zwei Jahren gebaut habe. Der Stock, mit dem ich es markiert habe, ist auf eine mysteriöse Weise verschwunden ...
